石材倒角磨边机电气设备的安装说明
发布日期:2022-06-22 11:32:09浏览量:72

石材倒角磨边机电气设备的安装说明

1、主电源连接线的对接

将主机的电源线接入用户的标配电源盒,将水泵电源插入主机床身的左右两侧,引入安装位置:

  使用厂方必须在机械的安装位置附近安装电源配电柜,要求电源开关具有过流(Ue≥380V,le+100A,自动分断,推荐选用空气开关)、过压、欠压、过载、短路保护等功能。

  设备端的总电源接入处位于机械右立柱的右侧面的下端,其中电源盒的外部有如下 标志。

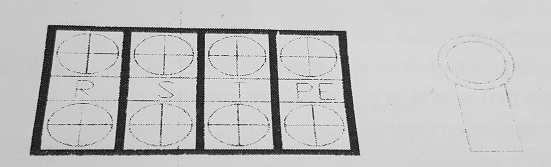

接入的每根导线必须上线号,其端头必须使用铜圆环固定,(如下方右图所示)其具体接法如下图所示:



 注意:RST380相线,PE端子必须接地,本机无需接中线N。(如上左图所示)。

2、电缆的的铺设:

   电缆建议采用以下两个铺设方法:1、套管埋入法,将电缆套上有效的护套后(如PVC导线管)将其埋入在密封的通道中,为子避免导线管与油、气、水管混淆,建议电气导线管用实体隔离安设,或者作出明显标示;2、使用开式电缆托架或者将用挂钩挂起电缆,通道和电缆托架应刚架支承,其位置应离运动部件有足够的距离,并使损伤或磨损的可能性减至最小。在要求有人行通道区域内,通道槽和电缆托架的安装应至少高于工作面2.5。注意不要被搬运车或其他机械碾过。

  相序的更换,本机在出厂前所有电机的相序都已经调整完毕,磨头电机的旋向为顺时针转动,如果在接好总电源之后发现电机旋向不相符,请在总电源接线端子处将RST三根相线中的任意两根相互对调位置,注意对调好请导线上的线另一起对调,要求与端子的标志保持一致。

3、电气设备安全运行的环境条件

1)必须安装在室内,不受阳光直射,通风良好。

2)海拔高度:低于1000

3)环境温度:5~+40℃

4)湿度:当最高温度为40℃,相对湿度不超过50%,温度低则允许高的湿度不超过90%。

4、电气的安全操作说明

 操作者须严格的遵守在每一章内所列的安全规范。

1)开启机器之前一定要检查电源的规格是否符合要求;

2)操作的时候不要移除安全防护装置和连锁装置。

3)操作人员必须经过专业培训。

5、电气设备的搬运、运输和存放。

 搬运

本系列机器的电气控制柜是安放在机器前导轨上面的,属于固定不动的部件,随主机一块搬运,在搬运的时候不需要我们进行拆卸安装。

 存放

电柜在运输和存放的时候都要在电柜里安放干燥物品,起到防潮的作用,同时电柜的外面必须包装上防雨水的装置。

 存放环境

1)必面存放在室内,通风良好

2)存放温度:-25~+55℃

3)湿度:当最高温度为40,相对温度不超过50%,温度低则允许高的湿度不超过90%

4)振动、冲击:小于5.9/²0.6G

6、电气设备的维修及安全注意事项

  电气设备的维修必须遵守第一章的安全规范,在维修时还心须遵守下列规范。

1)电气维修时必须在机器的主操作台醒目的位置标明机器的状态。

2)在维修时电气的控制是钥匙必须交付给维修人员,其他人员不要靠近危险区域。

3)维修人员必须是专业的电气人员并取得上岗操作资格证书。

4)维修人员在维修之前必须详细阅读安全规范和本说明收内涉及安全的所有内容。

5)维修人员必须详细阅读本机的电气设计手册内的所有内容。

保养、清洁和维修操作者必须按照专门配备的随机说明书来操作。
